百柱同心，屋盖整提

“大雁”展翅，惊现雏形！

4月27日15时40分

雄安高铁站站房项目钢结构工程

屋盖整体提升完毕

顺利完成提升任务！

重达2400吨钢结构屋盖

在20台XY-TS-135型和

4台XY-TS-315型液压提升器

牵引下精准就位

屋盖提升视频

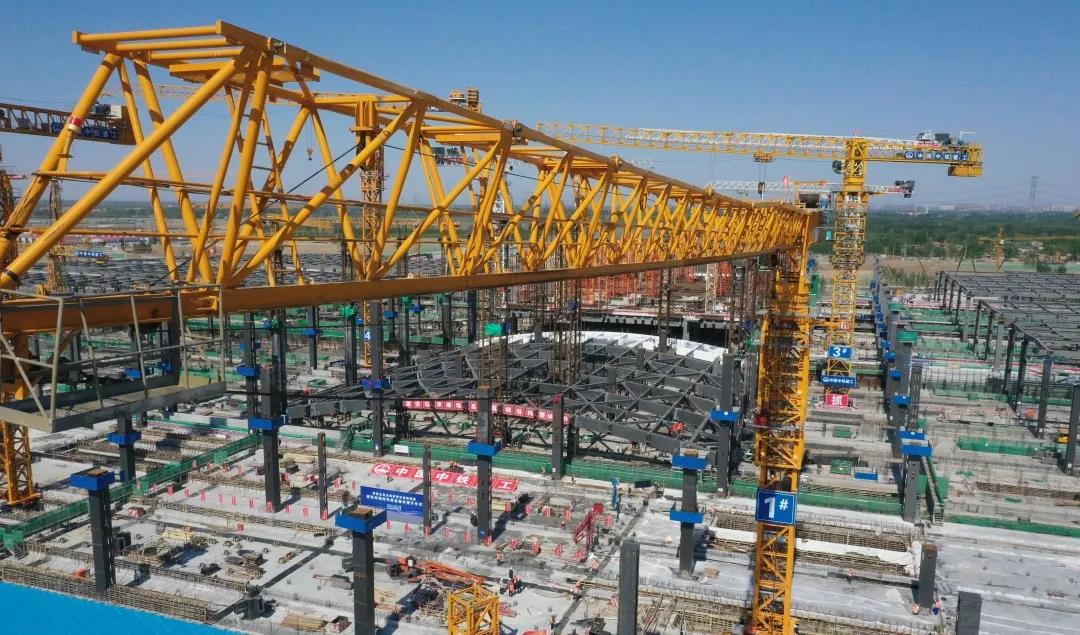

提升屋盖平面尺寸82m×78m

材质为Q390C及Q460GJD

顶面最高标高47.2m，跨度78m

提升高度约26m

提升时，项目利用的框架柱顶结构设置

整体提升胎架共15个，提升吊点共24个

利用液压提升系统

将提升单元整体提升至设计标高

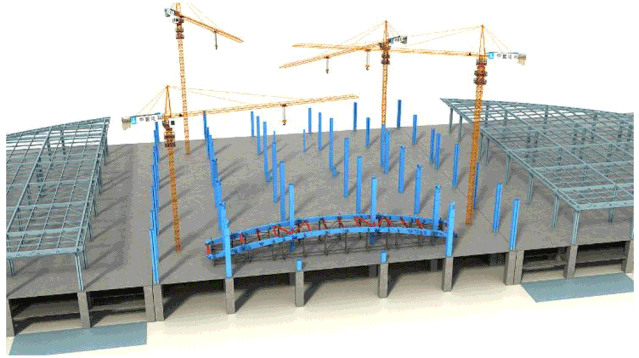

BIM模拟施工流程

屋盖采用24台液压提升器进行整体提升

每台液压提升器各设置一套行程传感器

用于测量提升过程中提升位移同步性

钢结构屋盖下方设置支撑胎架

进行提升前的拼装及支撑

整体提升时保证各提升点受力均匀

提升过程严禁人员进入提升区域

项目安全及设备用电管理人员

对现场提升设备电器系统进行检查确认
确保提升工作设备运行正常

提升过程中各方位配备测量人员和

安全管理人员全程监控测量及安全旁站

实时观察各分级加载下钢结构屋盖起拱值变化
